Motor de Arranque.


El mantenimiento del motor de arranque de nuestro coche es muy importante para no quedarnos tirados en el peor sitio y en el momento más inoportuno.


El coste de estas operaciones de mantenimiento es muy pequeño y podemos evitar sorpresas desagradables.


Vamos a separar dos tipos de mantenimiento distinto:

El primero es la reparación del automático del motor de arranque, que es lo que antes suele fallar, y se identifica porque al dar a la llave de arranque escuchamos un click pero el motor de arranque no gira.

El segundo es la revisión del motor de arranque, reductor y embrague del mismo, que suele fallar si en un vadeo nos entra agua o barro en el motor de arranque, y se identifica porque al dar a la llave de arranque el motor de arranque gira pero no engrana con el motor.

En ambos casos lo primero que tenemos que hacer es identificar el tipo de motor de arranque que lleva nuestro Toyo, para hacernos con los recambios necesarios.


En nuestro caso concreto, Toyota KZJ ó KDJ, nuestro coche puede llevar motores de arranque de 2.2 KW, 2.7 KW o 3.0 KW.

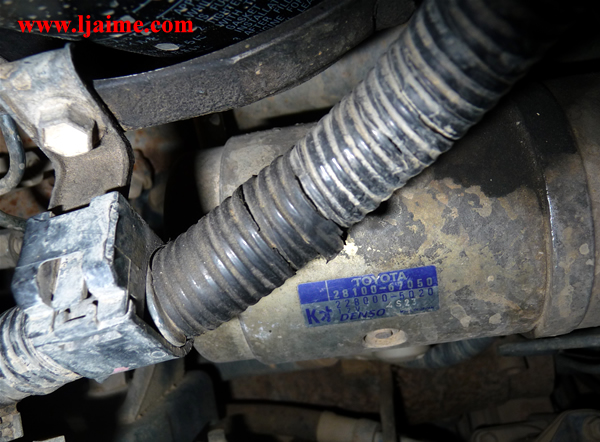

Para identificar el motor que llevamos debemos leer la etiqueta que lleva el motor de arranque, que está justo debajo del filtro de aceite:

Referencia arranqueReferencia arranque

Según lo que ponga en la etiqueta, llevamos un motor de arranque:

28100-67050: motor 2.2 KW

28100-67070: motor 2.7 KW

28100-67090: motor 3.0 KW


Si no tenemos la etiqueta del motor de arranque, podemos diferenciarlo por la forma de la tapa trasera del motor eléctrico, como podemos apreciar en las siguientes fotos:

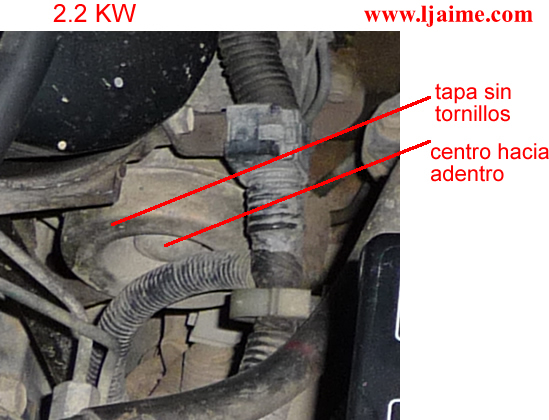

Arranque 2.2 KWArranque 2.2 KW

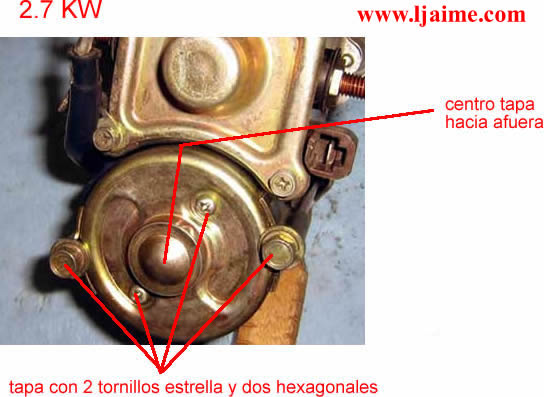

Arranque 2.7 KWArranque 2.7 KW

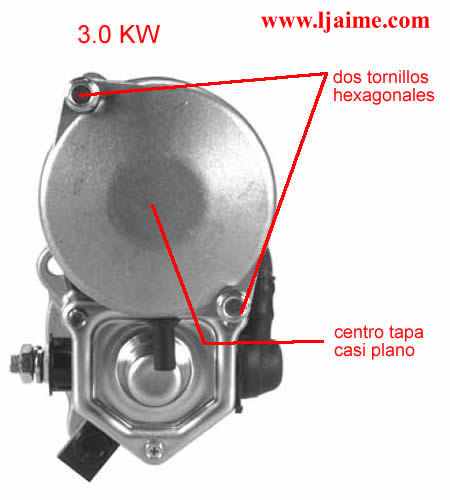

Arranque 3.0 KWArranque 3.0 KW

Una vez que sabemos el motor de arranque que tenemos, vamos a comenzar con el mantenimiento.

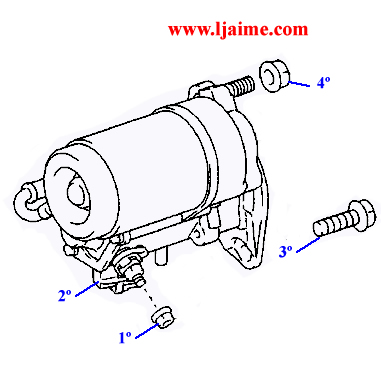

Para quitar el motor de arranque, desconectamos lo primero la batería. Luego soltamos del automático del motor de arranque el cable que viene del positivo de la batería y el cable del relé de arranque. Después podemos soltar la tuerca superior y el tornillo inferior que sujetan el motor de arranque a la campana de la caja de cambios.

motor arranquemotor arranque


Una vez con el motor de arranque fuera, empezamos el trabajo:

1. Reparación automático motor de arranque.

2. Revisión motor, reductor y embrague.



1. Reparación automático motor de arranque.

Si cuando intentamos poner el coche en marcha escuhamos un click, pero nuestro motor de arranque no gira, debemos reparar los contactos del automático.

Para realizar este mantenimiento necesitamos una serie de recambios que podemos comprar en Toyota o en tiendas especializadas de electricidad del automovil.

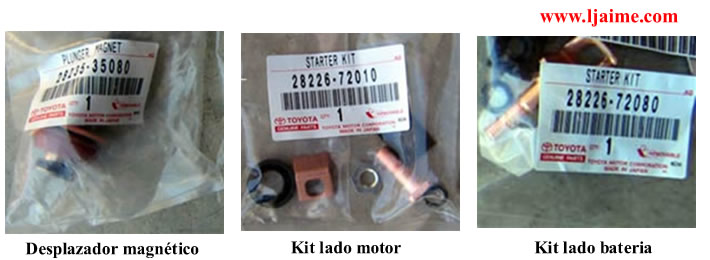

Las piezas a cambiar son el interruptor magnético, el kit de terminal del lado batería y el kit de terminal del lado motor. Según como esté la junta de goma de la tapa del automático, también es recomendable cambiarla.

kit automático 2.2 KWkit automático 2.2 KW


A continuación están las referencias originales Toyota de las piezas:

Motor 28100-67050 de 2.2 KW

interruptor magnético: 28235-35080

kit terminal batería: 28226-72080

kit terminal motor: 28226-72010

junta tapa automático: 28175-10040


Motor 28100-67070 de 2.7 KW y Motor 28100-67090 de 3.0 KW

interruptor magnético: 28235-17080

kit terminal batería: 28226-54320

kit terminal motor: 28226-54220

junta tapa automático: 28175-56310

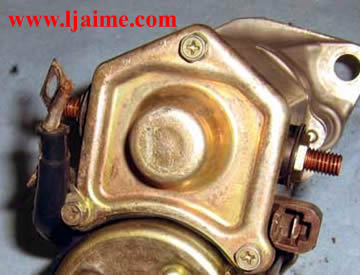

Soltamos el cable que va al motor y quitamos los tres tormillos de estrella de la tapa del automático. Sacamos la tapa con cuidado de no romper la junta de goma si está pegada.

Tapa automáticoTapa automático

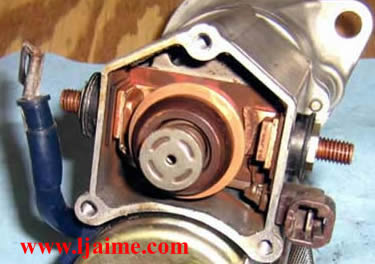

AutomáticoAutomático

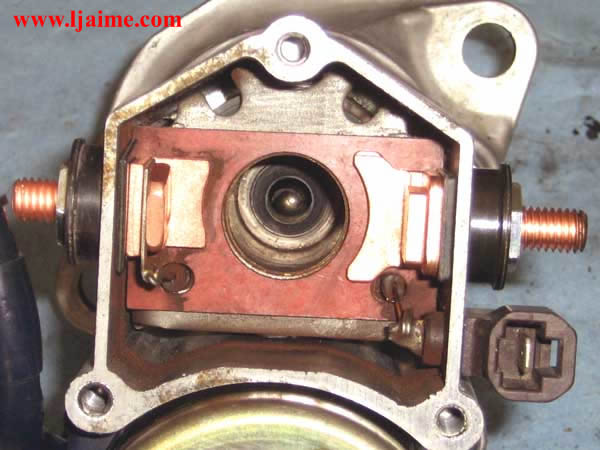

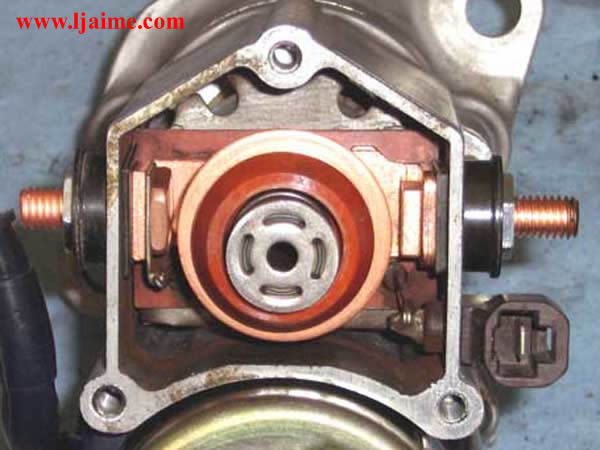

Una vez quitada la tapa sacamos el interruptor magnético de su alojamento. Esta pieza es la que cierra el contacto eléctrico para que gire el motor y a su vez hace engranar el piñón del motor de arranque con la corona del volante motor. Podemos ver el desgaste de los terminales donde apoya el interruptor.

InterruptorInterruptor

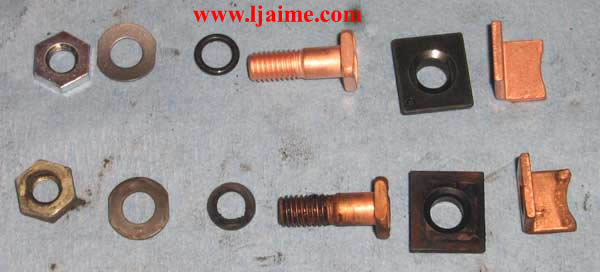

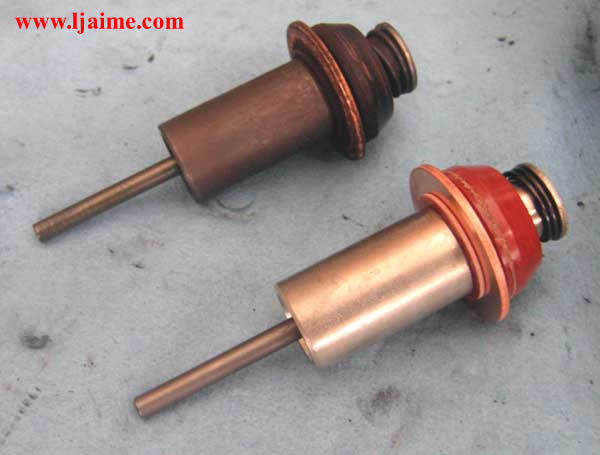

Nuevo y viejoNuevo y viejo



















El siguiente paso es desmontar los terminales del automático. Empezamos por el lado del motor, fijándonos en el orden en que están montadas las piezas, para montar las nuevas en el mismo orden.

Kit lado motorKit lado motor

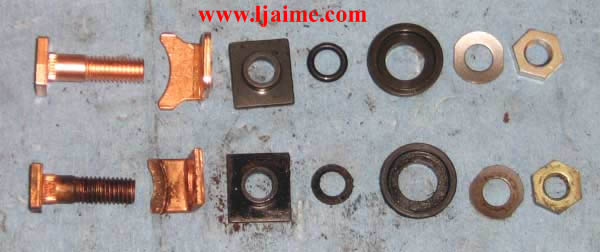

Después desmontamos el lado de la batería, fijándonos en el orden en que están montadas las piezas, para montar las nuevas en el mismo orden. Si nos fijamos bien, veremos que el terminal del lado de la batería nuevo es de mayor sección que el viejo, para disminuir su desgaste.

Kit lado bateríaKit lado batería

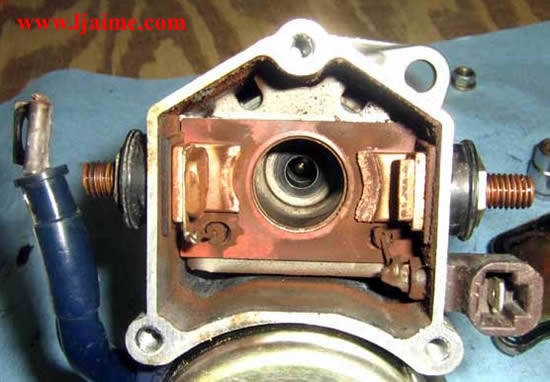

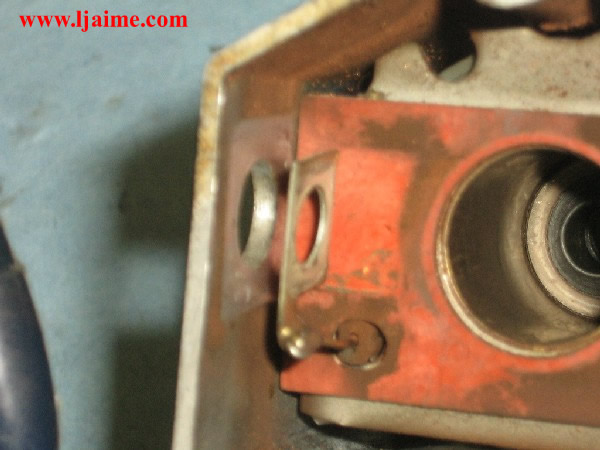

Limpiamos bien de los restos de cobre del interior del automático, con cuidado de no romper el cable soldado a la chapa que alimenta la bobina del automático, y montamos los nuevos terminales.

Chapa bobinaChapa bobina
Terminales nuevosTerminales nuevos



















Por último damos un poco de grasa en la aguja metálica del interruptor magnético y lo montamos en su sitio. Volvemos a colocar la tapa y ya hemos terminado con la reparación de los contactos del automático del motor de arranque.

Interruptor magnéticoInterruptor magnético



2. Revisión motor, reductor y embrague.

Cuando la avería de nuestro motor de arranque consiste en que el motor eléctrico gira, pero no engrana con el volante motor, tendremos que desmontarlo para comprobar si se trata de suciedad que no deja actuar correctamente el mecanismo, o si por el contrario tenemos alguna pieza desgastada o rota.

Si desmontando y limpiando las piezas encontramos alguna desgastada o rota, podemos buscar recambio para esa pieza (en Toyota tienen despiece de todo el motor de arranque)o comprar un motor de intercambio que cuesta sobre 250 Euros, entregando el nuestro averiado a cambio.

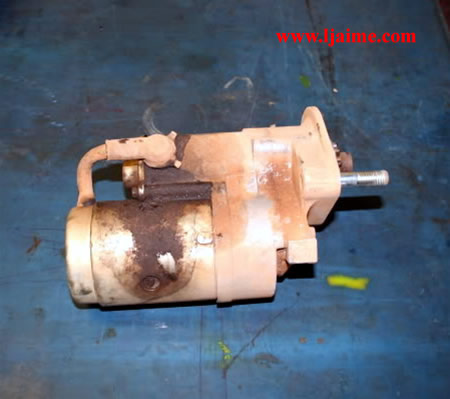

Con el motor de arranque en el banco de trabajo, comenzamos soltando el cable que va del motor al automático. Luego quitamos los tres tornillos de estrella de la tapa del automático y sacamos el interruptor magnético.

Motor de arranque 1Motor de arranque 1
Motor de arranque 2Motor de arranque 2

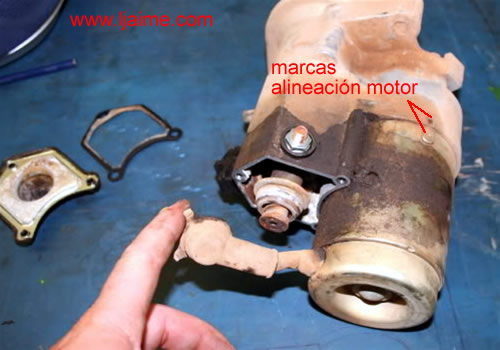

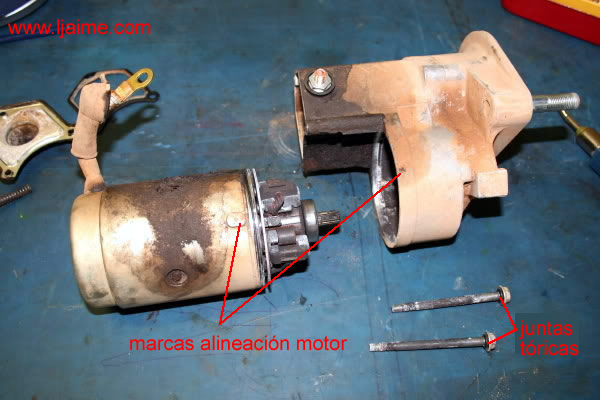

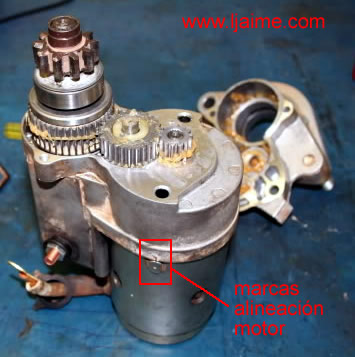

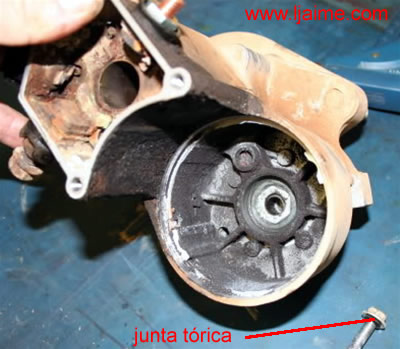

Para separar el motor eléctrico del reductor, tenemos que soltar dos tornillos de cabeza hexagonal. Si nos fijamos, veremos que tanto en el motor eléctrico como en la carcasa del reductor hay unas marcas de referencia para la alineación en el montaje. Tener cuidado de no perder la junta tórica que hay en cada uno de los tornillos, que evita la entrada de agua al motor eléctrico.

Motor eléctrico 1Motor eléctrico 1

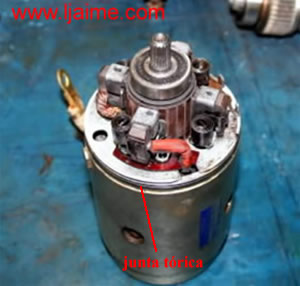

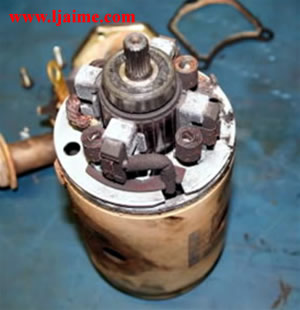

Debemos limpiar bien el motor eléctrico y comprobar la longuitud de las escobillas. Además comprobaremos la junta tórica de cierre, y si tememos dudas de su estado, la cambiaremos.

Motor eléctrico 2Motor eléctrico 2
Motor eléctrico 3Motor eléctrico 3

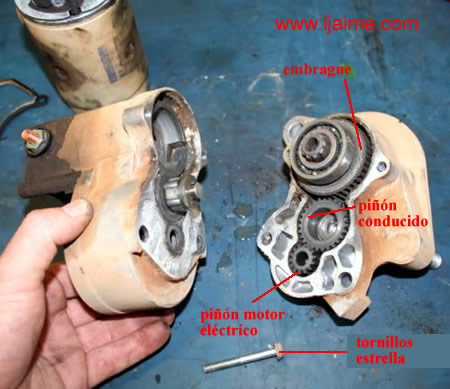

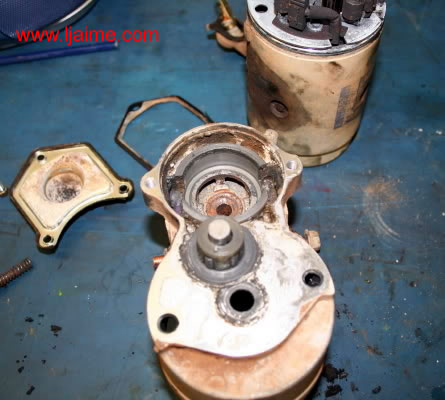

Ahora pasamos al reductor. Para separar las carcasas tenemos que soltar dos tornillos de estrella, que pueden estar muy fuertes. Para no estropear la cabeza de los tornillos, puede que necesitemos un destornillador de impacto.

De la parte del reductor, guardamos para limpiar el piñón del motor eléctrico y el piñón conducido intermedio.

Reductor 1Reductor 1
Reductor 2Reductor 2

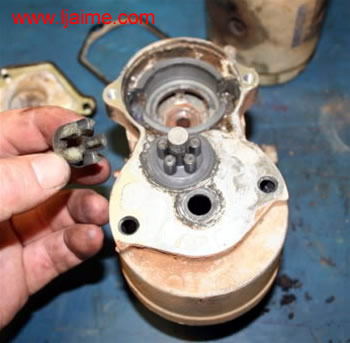

En la parte del automático se nos quedará el rodamiento del piñón intermedio del reductor. Quitamos la jaula de plástico y guardamos los rodillos del rodamiento para limpiarlos.

Rodamiento piñón conducido 1Rodamiento piñón conducido 1
Rodamiento piñón conducido 2Rodamiento piñón conducido 2

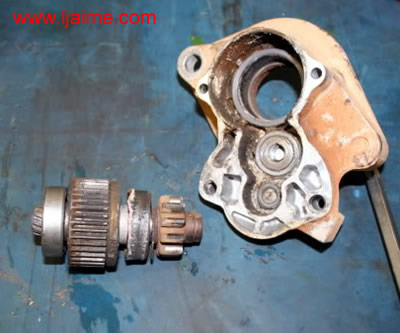

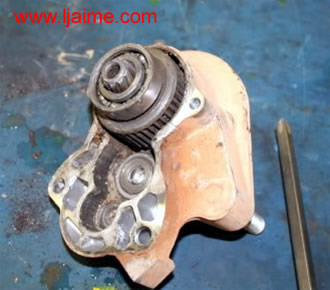

El siguiente paso es sacar el embrague del piñón de ataque del motor de arranque.

Embrague 1Embrague 1
Embrague 2Embrague 2



















Antes de desmontarlo, podemos sacar con un imán la bola de apoyo del interruptor magnético, para no perderla.

Bola apoyo 1Bola apoyo 1

Esta es una de las piezas que más problemas suele dar en los motores de arranque, sobre todo después de vadeos profundos donde entra barro en el motor de arranque.

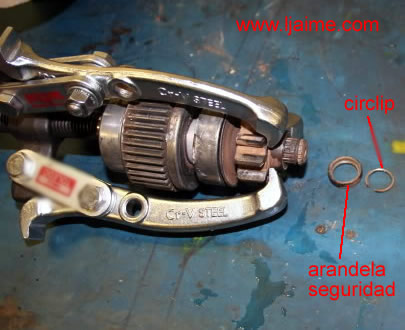

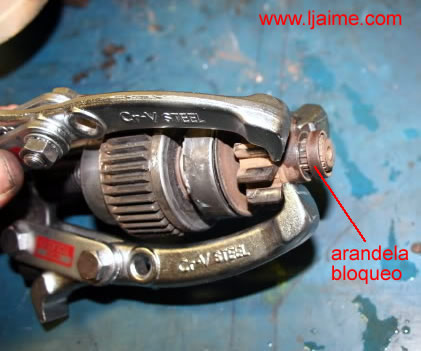

Para desmontar las piezas que componen el embrague, nos podemos ayudar de un extractor de garras. Comprimimos el muelle del piñón de ataque hacia el embrague y separamos la arandela de seguridad; luego ya podemos sacar el circlip que sujeta el piñón de ataque y desmontar el conjunto del embrague.

Circlip 1Circlip 1
Circlip 2Circlip 2

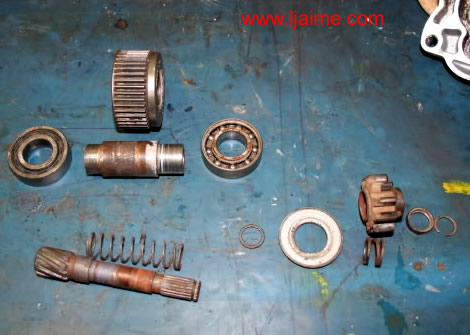

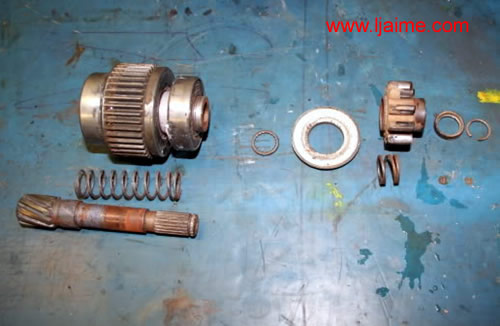

Sacamos el eje del normalmente llamado "Bendix", que es responsable de desplazar el piñón de ataque para que engrane con la corona del motor de arranque. Esta pieza es muy importante limpiarla bien y comprobar si tiene desgaste. También podemos sacar los rodamientos del embrague para desmontar, limpiar y comprobar el mecanismo de dicho embrague.

Embrague 1Embrague 1
Embrague 2Embrague 2



















El embrague se encarga de que el motor de arranque mueva al motor de nuestro coche, pero no a la inversa, es decir, que cuando arranca el motor, hasta que soltamos la llave de arranque y retrocede el "Bendix", el motor no arrastre al motor de arranque y lo averíe.

Embrague 3Embrague 3
Embrague 4Embrague 4

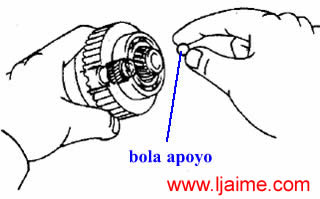

Una vez desmontadas todas las piezas, las limpiamos bien y empezamos a montar en orden inverso al que hemos desmontado. Es importante aplicar un poco de grasa en los mecanismos conforme los vamos montando. No debemos olvidar colocar la bola de apoyo del interruptor magnético con abundante grasa para que no se caiga durante el montaje.

Embrague 5Embrague 5
Bola apoyo 2Bola apoyo 2



















Colocomos el motor eléctrico fijándonos en la marca de alineación correspondiente y vamos montando todos los engranajes con abundante grasa en su sitio. Luego colocamos la tapa del reductor y apretamos bien los cuatro tornillos, dos de estrella y dos hexagonales.

Montaje 1Montaje 1

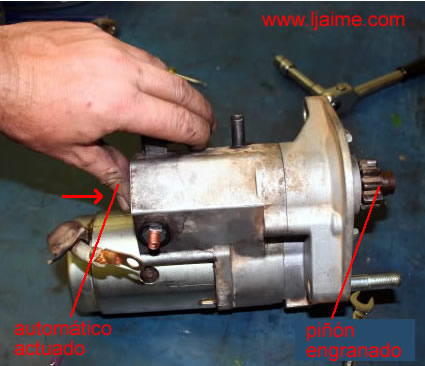

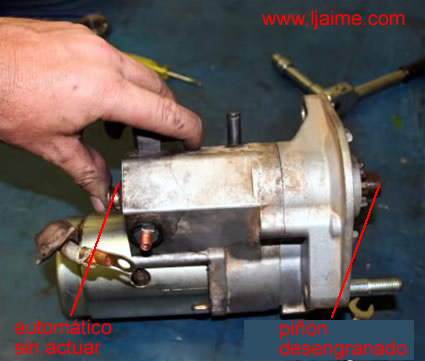

Cuando tengamos esto montado, colocamos el interruptor magnético con su muelle y comprobamos que el mecanismo de desplazamiento del interruptor automático funciona de manera suave al apretar con la mano, y que se desplaza el piñón de ataque de forma correcta.

Control automático 1Control automático 1
Control automático 2Control automático 2



















Colocamos la tapa del automático, conectamos el cable del motor al automático y ya tenemos el motor de arranque listo para instalar.


Espero que os sirva de ayuda a los que decidáis realizar la revisión del arranque de vuestro Toyota Land Cruiser.
