Con este brico vamos a instalar iluminación en el maletero de nuestro Toyota.


Otro de los puntos a mejorar de nuestros Toyotas series KZJ90-95 y KDJ90-95 es la iluminación del maletero.


En los KZJ90 y KDJ90, directamente no llevamos luz en el maletero. En los KZJ95 y KDJ95, creo que lleva una luz en el techo encima del maletero, pero la bandeja nos tapará la luz.


Cansado de tener que usar la linterna para buscar las cosas en el maletero por la noche, o en garajes con mala iluminación, he decidido poner una luz en el maletero.


La idea es que la luz del maletero a instalar se encienda solo si llevamos la luz de posición del coche y abrimos el portón trasero. Así evitaremos que por un descuido nos la dejemos encendida y nos quedemos sin batería.

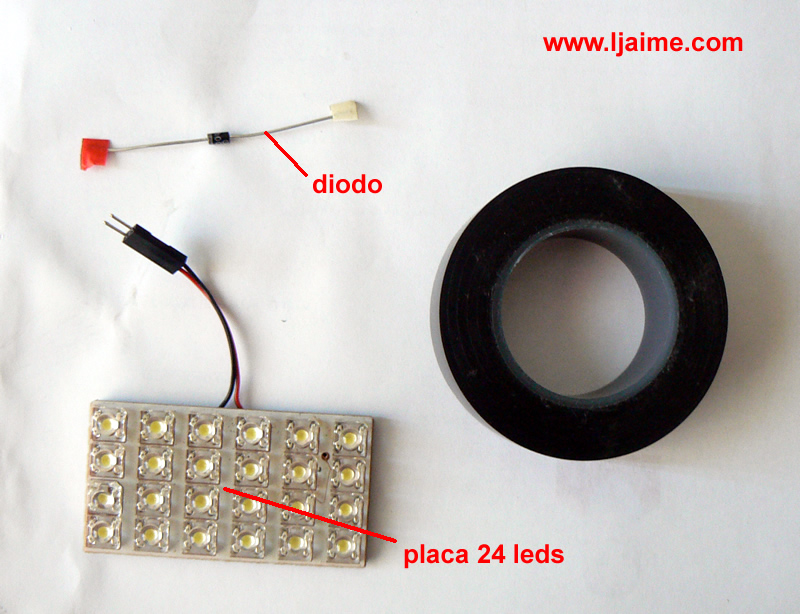

El material necesario es una placa de 24 led's de luz blanca (la puedes comprar por internet o en Norauto) y un diodo (en cualquier tienda de electrónica).

material necesariomaterial necesario

Para que la luz se encienda al abrir el portón trasero (o una puerta) cogemos la masa del sistema de iluminación interior (luz de cortesía) del coche. El diodo lo necesitamos para evitar que la luz de cortesía se quede encendida por un problema en la instalación de la luz del maletero o en la propia placa de led's que vamos a poner. De esta forma el diodo nos deja coger masa del circuito del alumbrado de cortesía, pero no le dará masa a dicho circuito.

Empezamos el brico soldando el diodo al cable de masa de nuestra luz.

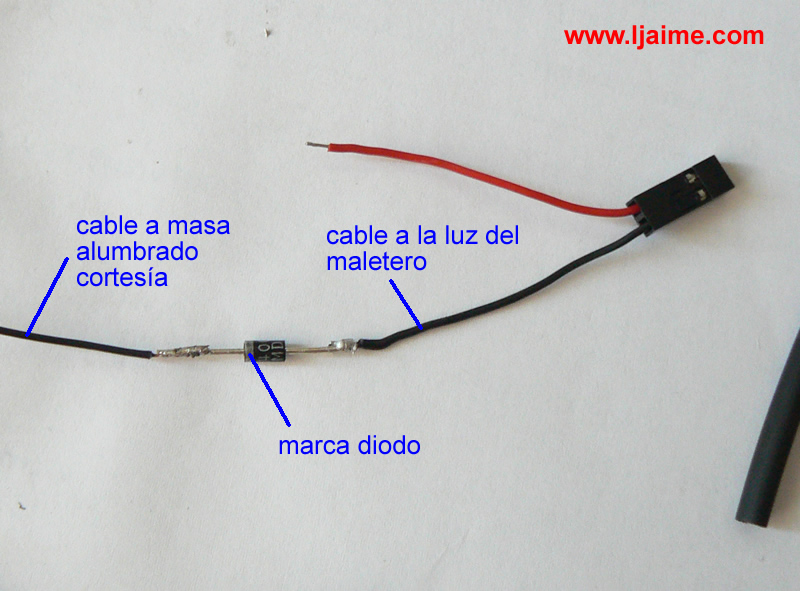

Tenemos que colocar la marca que lleva el diodo (ver foto) hacia el circuito del alumbrado de cortesía.

colacación diodocolacación diodo

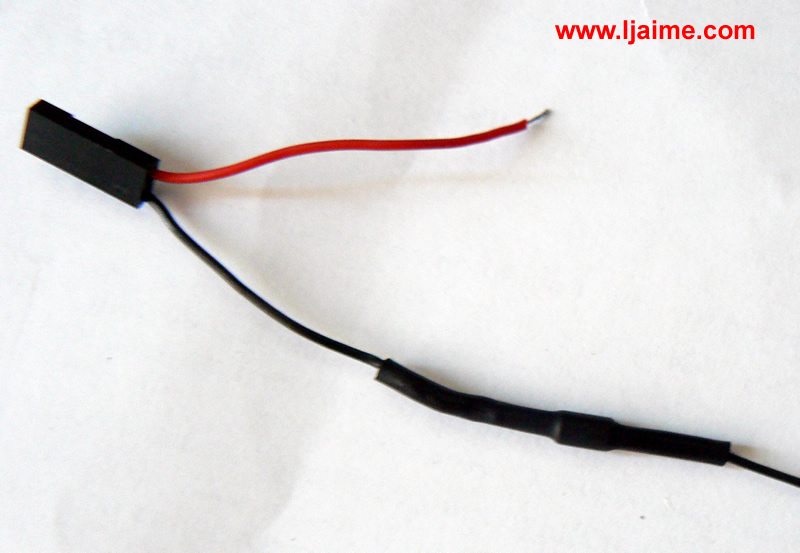

Una vez soldado el diodo, lo aislamos con termoretráctil o con cinta iaslante.

aislamiento diodoaislamiento diodo

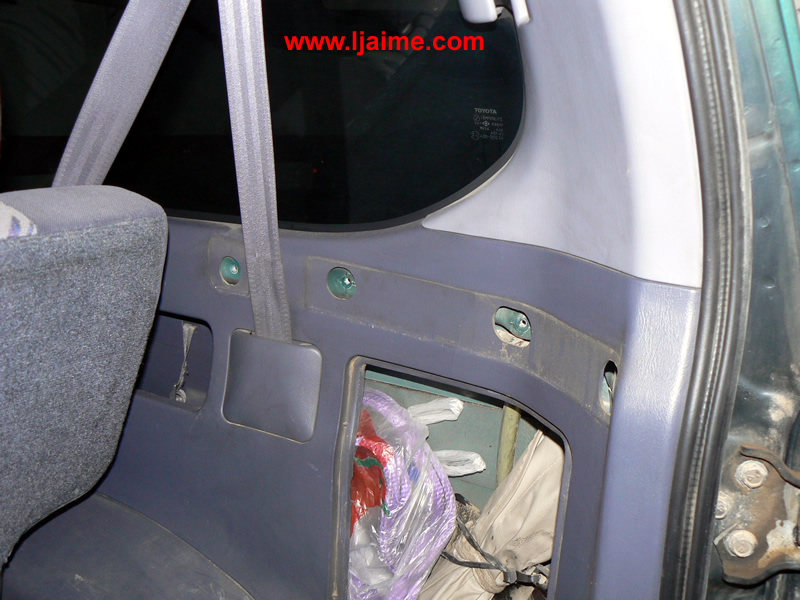

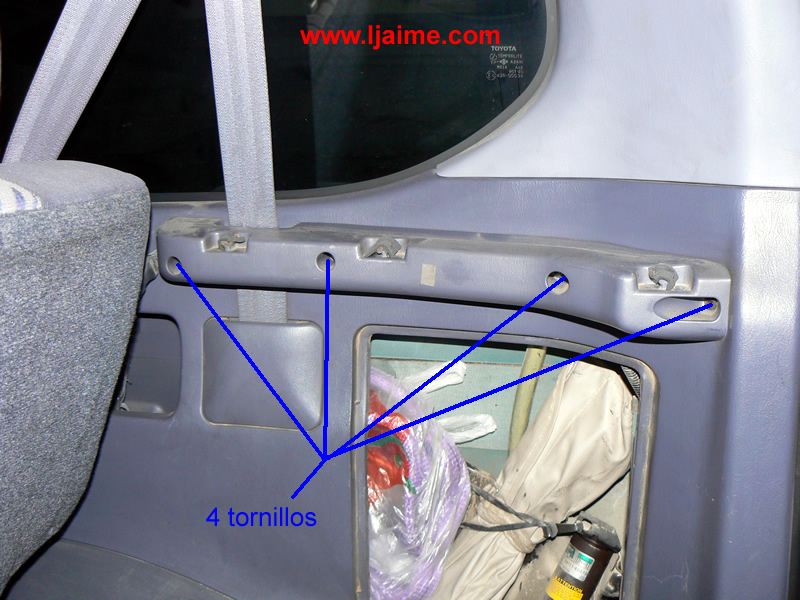

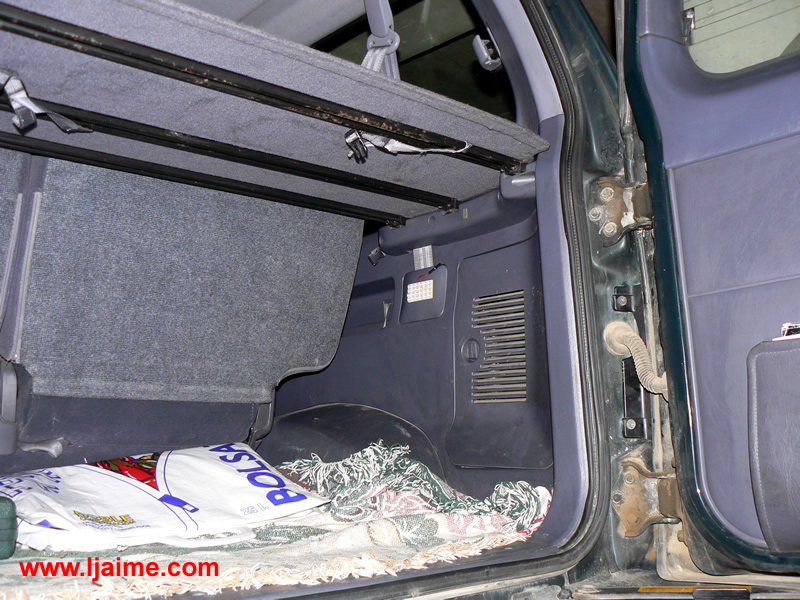

Ya tenemos la luz del maletero para instalar en el coche. Lo primero quitamos la bandeja del maletero y su soporte derecho, que va con 4 tornillos de estrella, y la tapa de acceso al gato.

soporte bandeja maleterosoporte bandeja maletero
tapa acceso gatotapa acceso gato

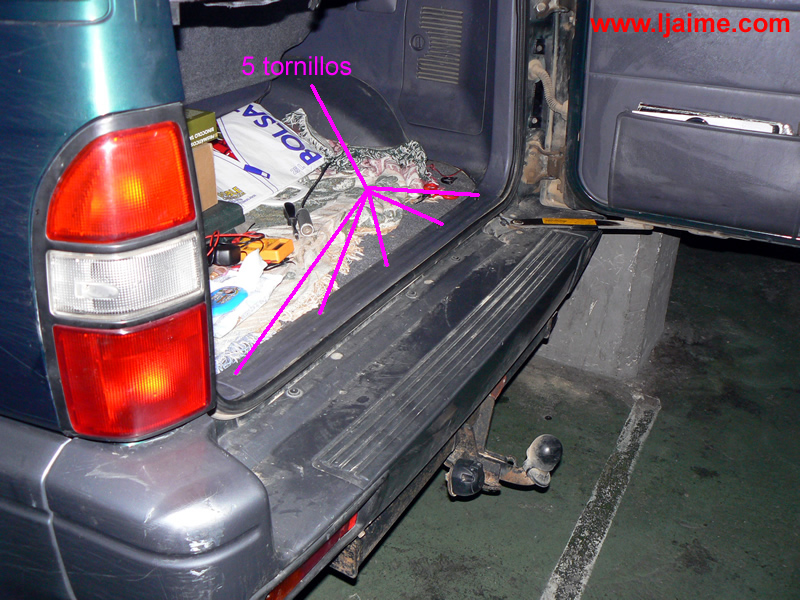

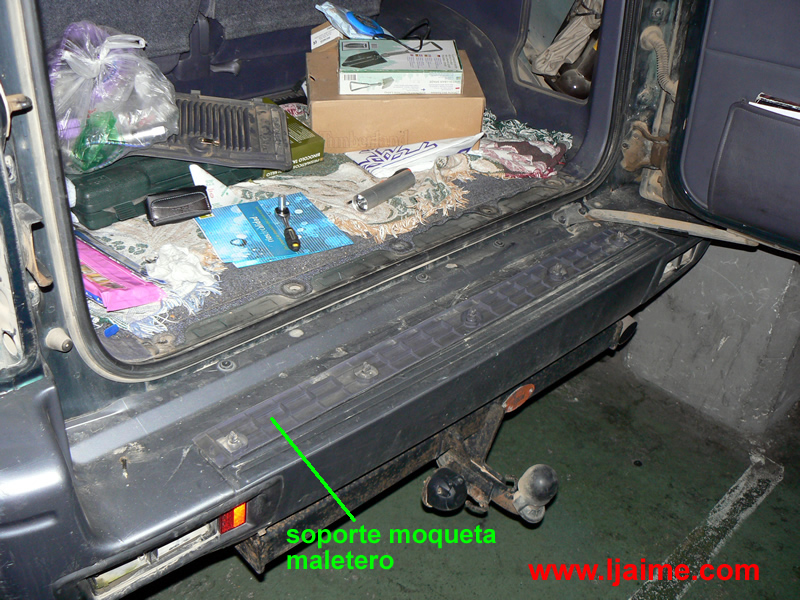

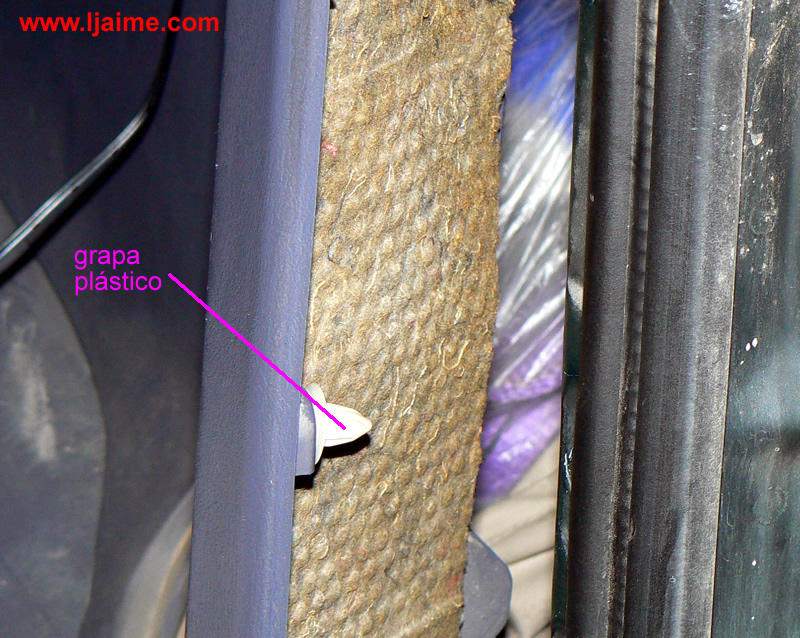

Quitamos el plástico que sujeta la moqueta del maletero. Primero sacamos los 5 tornillos de estrella y luego tiramos hacia arriba para liberar las grapas de plástico que lleva en cada tornillo.

soporte moqueta maletero 1soporte moqueta maletero 1
soporte moqueta maletero 2soporte moqueta maletero 2

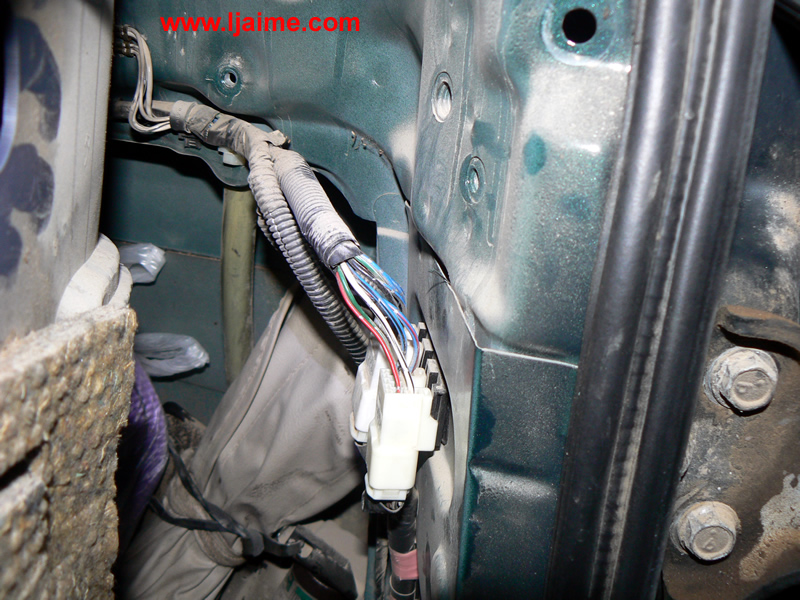

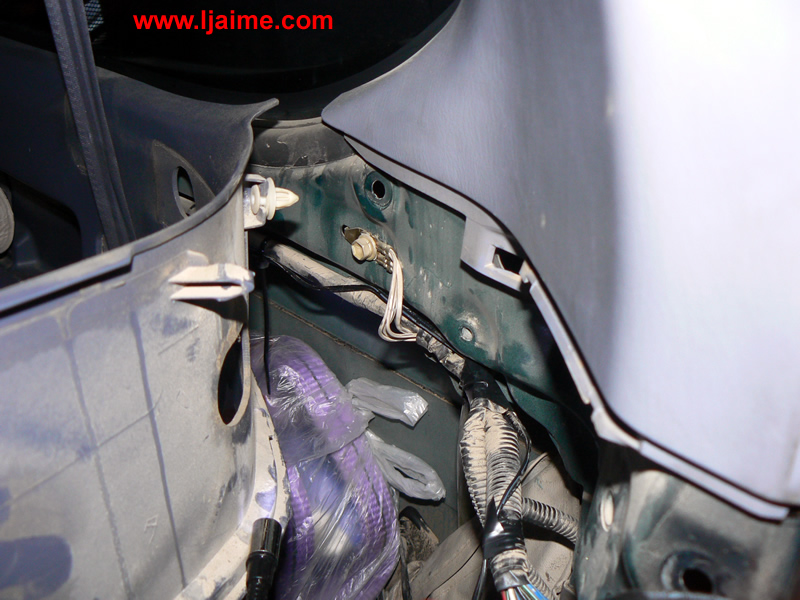

Una vez quitada la pieza de plástico que sujeta la moqueta del maletero y el soporte de la bandeja, sacamos la protección de plástico del lateral derecho. Está montada con grapas a presión. Es suficiente con soltar las primeras grapas para tener acceso a los conectores de los que cogemos la alimentación para nuestra luz del maletero.

plástico izquierdo maleteroplástico izquierdo maletero

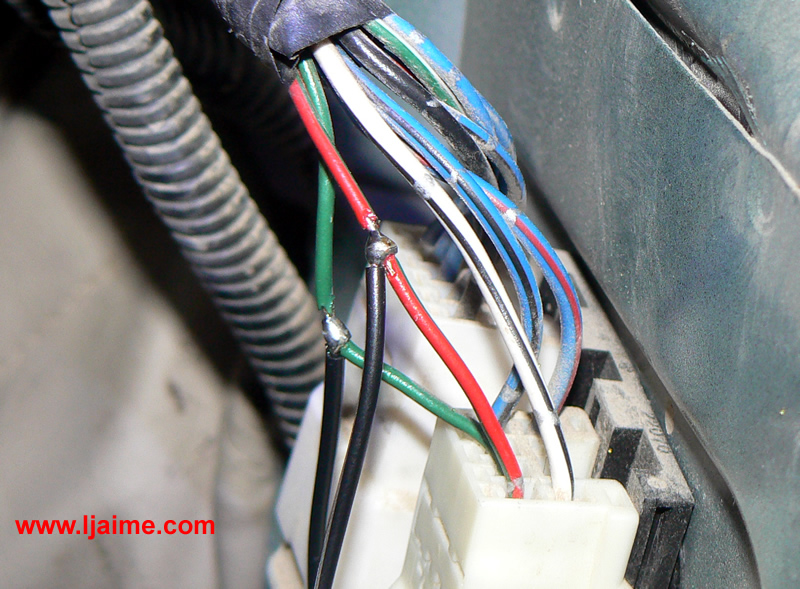

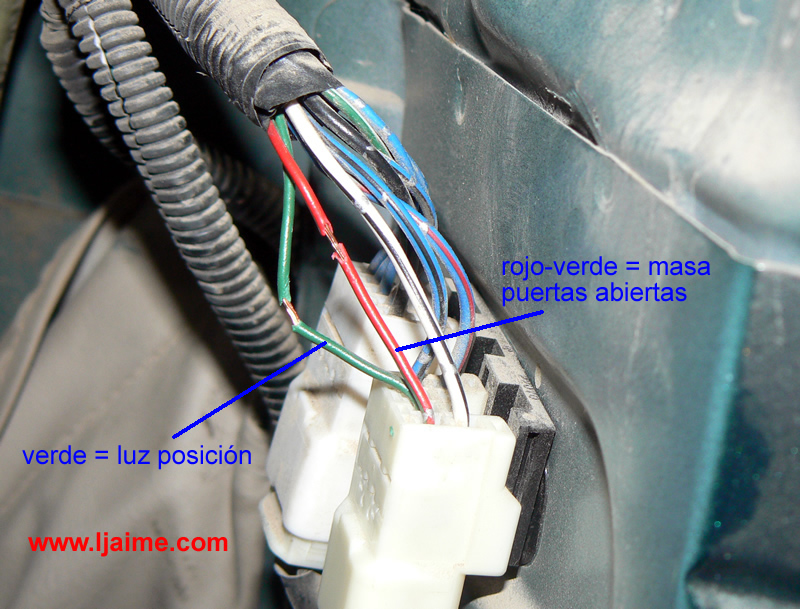

Los cables que necesitamos están en el conector exterior de los dos que hay encima del soporte del gato. Concretamente el cable verde es el positivo con luz de posición y el cable rojo-verde es la masa del alumbrado de cortesía, donde tienes que soldar el cable con el diodo.

pelado cablepelado cable

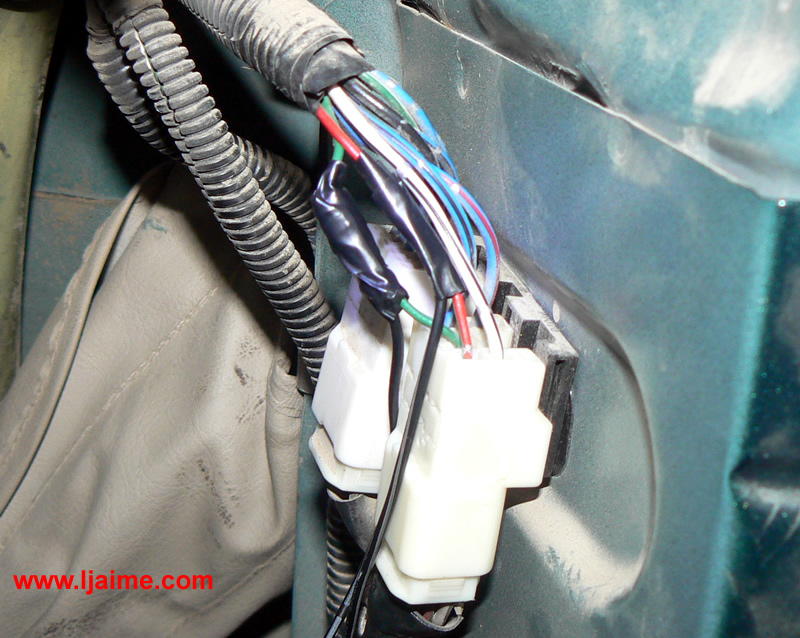

Hay muchos inventos por las tiendas de electricidad para robar corriente de los cables, pero a mi me gusta hacerlo así: pelamos con cuidado el cable cortando solo la funda; trenzamos el nuevo cable en la zona sin aislante y lo soldamos con estaño; luego lo cintas bien con cinta aislante y ya está. Una conexión fiable y barata.

soldado cablesoldado cable
aislado cableaislado cable

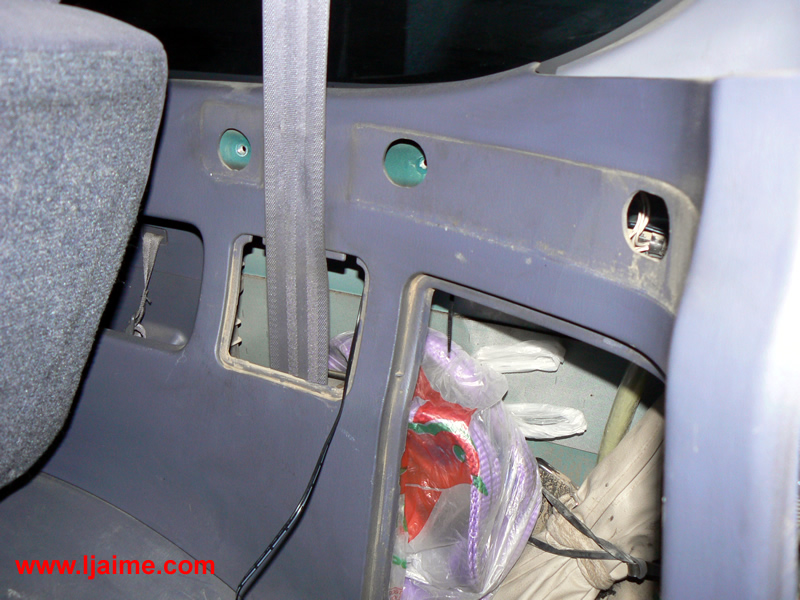

Pasamos el cable que acabamos de conectar al interior del vehículo por el agujero de la tapa del cinturón de seguridad y lo sujetamos bien a la propia instalación del coche, para no arrancarlo al poner o quitar el gato o la herramienta.

cable al interiorcable al interior
sujeción cablesujeción cable

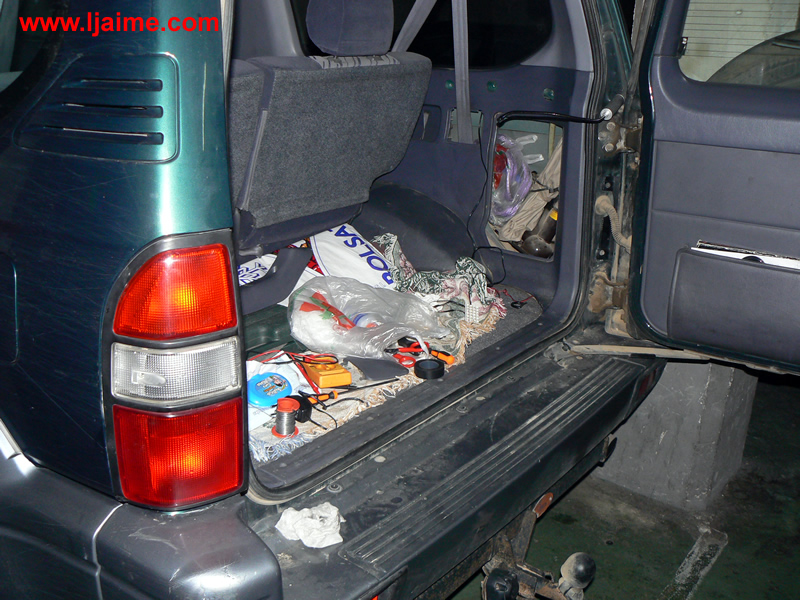

Ya hemos terminado con nuestro cableado. Nos aseguramos de que todas las grapas del plástico lateral están en su sitio, que algunas veces se quedan en la chapa, y cerramos el plástico lateral. También hay que poner el plástico que sujeta la moqueta del maletero.

grapas plásticograpas plástico
sujeción moquetasujeción moqueta



















Ahora limpiamos bien con alcohol la tapa del cinturón de seguridad y pegamos la placa de led's, que lleva ya su adhesivo incluido. Ponemos la tapa del cinturon dejando los cables en la esquina trasera superior para que no rocen en el cinturón. Yo he dejado el conector de la placa de led's por fuera de la tapa, por si quieres desconectar la luz del maletero alguna vez.

placa luz maleteroplaca luz maletero

Montamos el soporte de la bandeja del maletero con sus 4 tornillos, la bandeja del maletero y la tapa de acceso al gato.

Ya hemos terminado con la instalación de la luz del maletero.


Es la hora de comprobar el resultado:


Por fín tenemos luz en el maletero.......

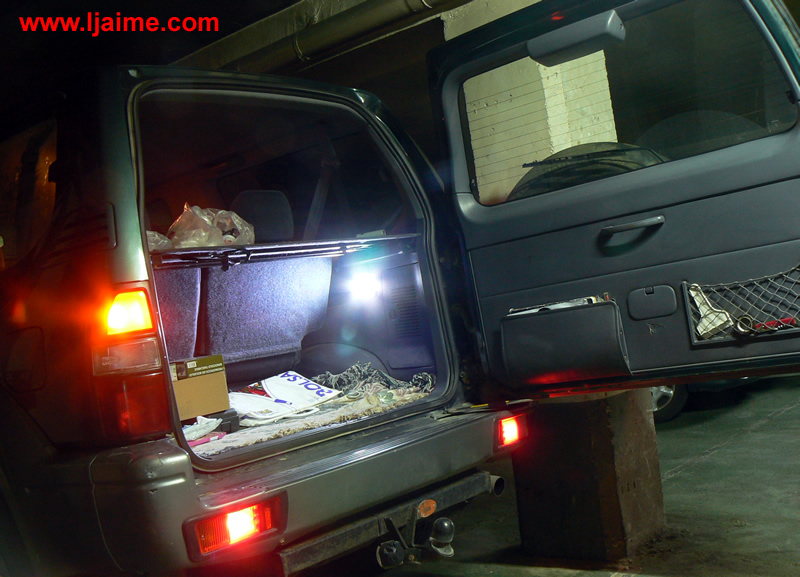

resultado luz maleteroresultado luz maletero


Espero que os sirva de ayuda.
